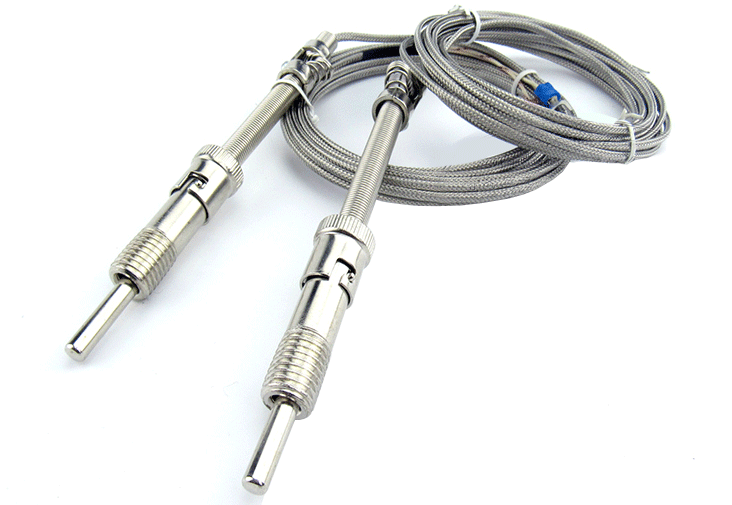

压簧式固定热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿， 以及与显示测量仪表的联接方法均与一般热电偶相同。 压簧式固定热电偶的结构由保护管，安装螺栓。锁紧卡套，弹簧及热电偶导线等组成。

    压簧式固定热电偶不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表；分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。


    压簧式固定热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。


    热电偶测量温度时要求其冷端的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。若测量时，冷端的温度变化，将严重影响测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿正常。与测量仪表连接用专用补偿导线。
